一、定義、分類和術語



1、襯塑鋼管

 1.1定義：襯塑鋼管是以鋼管為基管，內外表面經過處理，外鍍鋅加烤漆或噴漆，內襯聚乙烯塑料或其他內襯防腐層的鋼塑復合產品。

 1.2分類：襯塑鋼管分冷水襯塑鋼管、熱水襯塑鋼管、滾塑襯塑鋼管。

 1.3內襯塑料：聚乙烯（PE）、耐熱聚乙烯（PE-RT）、交聯聚乙烯（PE-X）、聚丙烯（PP-R）硬聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）。

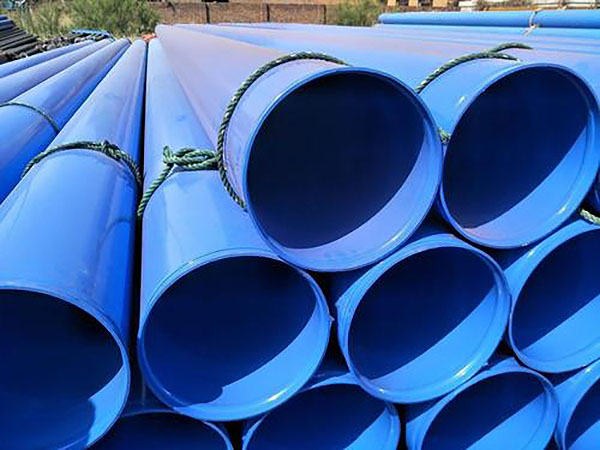

 2、涂塑鋼管

 2.1定義：涂塑鋼管是以鋼管為基管，以塑料粉末為涂層材料，在其內、外表面熔融涂覆上一層塑料層，或其他材料防腐層的鋼塑復合產品。

 2.2分類：涂塑鋼管根據涂層材料的不同分為聚乙烯涂層鋼管和環氧樹脂涂層鋼管。

 2.3涂塑材料：聚乙烯粉末和環氧樹脂粉末。

 二、產品標示

 1、襯塑鋼管

 1.1冷水用襯塑鋼管代號SP-C

 1.2熱水用襯塑鋼管代號SP-CR

 1.3冷水用外覆塑襯塑鋼管代號PSP-C

 1.4熱水用外覆塑襯塑鋼管代號PSP-CR

 2、涂塑鋼管

 2.1聚乙烯涂層鋼管代號SP-T-PE

 2.2環氧樹脂涂層鋼管代號SP-T-EP

 三、產品工藝

 1、襯塑鋼管

 1.1襯塑工藝：鋼管前處理后，在塑料管的外壁上均勻地涂抹上膠粘劑，然后放在鋼管內使其膨脹而形成的鋼塑復合產品。

 1.2滾塑工藝：鋼管前處理后進行加熱，在鋼管旋轉的同時，把聚乙烯粉末均勻地滾撒在內壁上，然后進行固化處理而形成的鋼塑復合產品。

 2、涂塑工藝：鋼管前處理后進行加熱，進行高速涂塑處理，然后進行固化處理而形成的鋼塑復合產品。

 四、執行標準

 1、襯塑鋼管

 1.1給水襯塑鋼管應符合CJ/T136標準的要求。

 1.2外覆塑層與鋼管之間的膠粘劑應符合SY/T0413對膠粘劑的要求。

 1.3內襯聚乙烯（PE）鋼管的內襯塑料應符合GB/T13663對塑料的要求。

 1.4內襯耐熱聚乙烯（PE-RT）鋼管的內襯塑料應符合CJ/T175對塑料的要求。

 1.5內襯交聯聚乙烯（PE-X）鋼管的內襯塑料應符合GB/T18992.2對塑料的要求。

 1.6內襯聚丙烯（PP-R）鋼管的內襯塑料應符合GB/T18742.2對塑料的要求。

 1.7內襯硬聚氯乙烯（PVC-U）鋼管的內襯塑料應符合GB/T10002.1對塑料的要求

 1.8內襯氯化聚氯乙烯（PVC-C）鋼管的內襯塑料應符合GB/T18993.2對塑料的要求

 1.9基管為直縫焊管的應符合GB/T3091對基管的要求。

 1.10基管為無縫焊管的應符合GB/T8163對基管的要求。

 1.11基管為螺旋縫埋弧焊管的應符合SY/T5037對基管的要求。

 2、涂塑鋼管

 2.1給水涂塑鋼管應符合CJ/T120標準的要求。

 2.2聚乙烯粉末的性能應符合CJ/T120標準的要求。

 2.3環氧樹脂粉末的性能應符合CJ/T120標準的要求。

 2.4基管為直縫焊管的應符合GB/T3091對基管的要求。

 2.5基管為無縫焊管的應符合GB/T8163對基管的要求。

 2.6基管為螺旋縫埋弧焊管的應符合SY/T5037對基管的要求。

 五、型號規格

 1、襯塑鋼管適用于公稱通徑不大于500mm的給水襯塑鋼管。

 2、涂塑鋼管適用于公稱通徑不大于1200mm的給水涂塑鋼管。

 六、連接方式

 1、襯塑鋼管

 1.1法蘭連接應符合GB/T9119標準的要求。

 1.2溝槽連接應符合GB5135.11標準的要求。

 2、涂塑鋼管

 2.1法蘭連接應符合GB/T9119標準的要求。

 2.2溝槽連接應符合GB5135.11標準的要求。

 2.3絲扣連接應符合GB/T7306.1標準的要求。

 七、外防腐

 1、基管外防腐為熱鍍鋅的應符合GB/T3091對鍍鋅層的要求。

 2、基管外防腐為涂塑的應符合CJ/T120對涂塑層的要求。

 3、基管外防腐為外覆塑的應符合SY/T0413對外覆塑層的要求。

 八、塑層、涂層厚度

 1、襯塑鋼管塑層厚度應符合CJ/T136標準對塑層厚度的要求。

 2、涂塑鋼管涂層厚度應符合CJ/T120標準對涂層厚度的要求。

 九、性能

 1、襯塑鋼管塑層性能

 1.1結合強度：冷水用襯塑鋼管的鋼與內襯塑之間結合強度不應小于0.3Mpa（30N/cm2）；熱水用襯塑鋼管的鋼與內襯塑之間結合強度不應小于1.0Mpa（100N/cm2）。

 1.2外覆層剝離強度：要求剝離強度不應小于0.35Mpa（35N/cm2）

 1.3外防腐性能：采用鍍鋅后烤漆或噴漆的產品，常溫下在3﹪（重量比）氯化鈉水溶液中浸泡24小時，外觀應無腐蝕發白、剝落、起皺。

 1.4壓扁試驗：襯塑鋼管經壓扁管外徑的1∕3后不發生裂痕，鋼與塑之間不發生離層現象。

 2、涂塑鋼管涂層性能

 2.1針孔試驗：涂塑鋼管內表面用電火花檢測儀檢測，無電火花產生。

 2.2附著力：聚乙烯涂層附著力不應小于30N/10mm；環氧樹脂涂層附著力為1～3級。

 2.3壓扁試驗：聚乙烯涂層鋼管壓扁管外徑的2∕3、環氧樹脂涂層鋼管壓扁管外徑的4∕5后不發生裂痕，鋼管與涂層之間不發生剝離現象。
